一、產品簡介

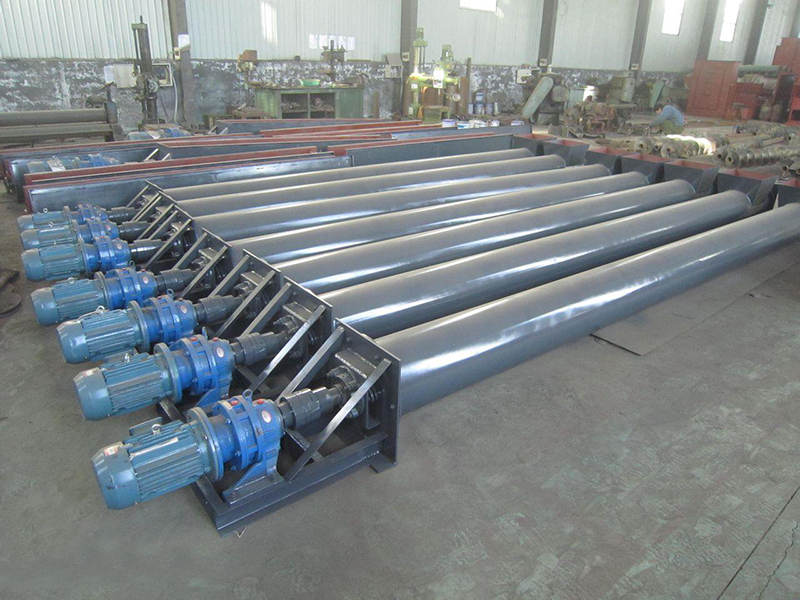

LS型縲旋輸送機是我國*早定型生產的通用型生產設備。
螺旋機是利用螺旋的轉動將物料沿機殼推移而達到運輸的目的.其情況好像被卡住不能旋轉的螺母在螺桿上平移一般。
本機的優點是：
(1)結構簡單、橫截面尺寸小、成本低；
(2)便于中間加載和卸載；
(3)操作簡單、方便；
(4)輸送過程物料與外界隔離，密封性好。
二、工作原理和結構
一臺螺旋輸送機通常由縲旋機本體、進出料裝雷、驅動裝置三大部分組成。本公司不供電器開關及電機起動設備。
螺旋機本體由頭節、中間節、尾節三種組成。一般情況下，出廠安裝時將中間節按長度長短依次排列，*長的中間節靠近頭節，相同長度的中間節則挨在一起，如果有特殊要求，則在訂貨時給出排列順序。
在頭節內裝有支推軸承承受軸向力，在中間節和尾節內用軸承支承螺旋軸，此外，在尾節內還裝有可軸向移動的徑向軸承。
以補償螺旋軸長度的誤差和適應溫度的變化。螺旋面的形式有實體螺旋（S制法）和帶式螺旋（D制法）兩種。各螺旋軸之間采用法蘭式聯接，保證了聯接軸的互換性.便于維修。
機蓋為瓦片式并用蓋扣夾緊在機殼上.若需改進密封性能.用戶可自行在機蓋與機殼間加防水粗帆布。
進、出料裝置有進料□.方型出料□.手推式出料□.齒條式出料□四種。由用戶在使用現場在機體上開□焊接。布雷進、出料□位雷時應注意保證料□至端部的距離.同時避免料□與吊軸承加油杯、機殼聯接法蘭、底座等相碰。
驅動裝置有ZQ系列減速器+Y系列電動機.YTC齒輪減速電機兩種。
三、工作原理及結構特點
